Planirama réalise tous types de plans topographiques et 2D pour vous accompagner dans vos projets

Plan de masse

Le plan de masse permet d’avoir un vue d’ensemble du terrain et de connaitre l’implantation de l’ensemble des éléments sur ce dernier, tels que les bâtiments, réseaux, abris de jardin, végétations ainsi que la topographie du terrain. Il est utile lors de demandes de permis de construire ou de déclarations préalables de travaux.

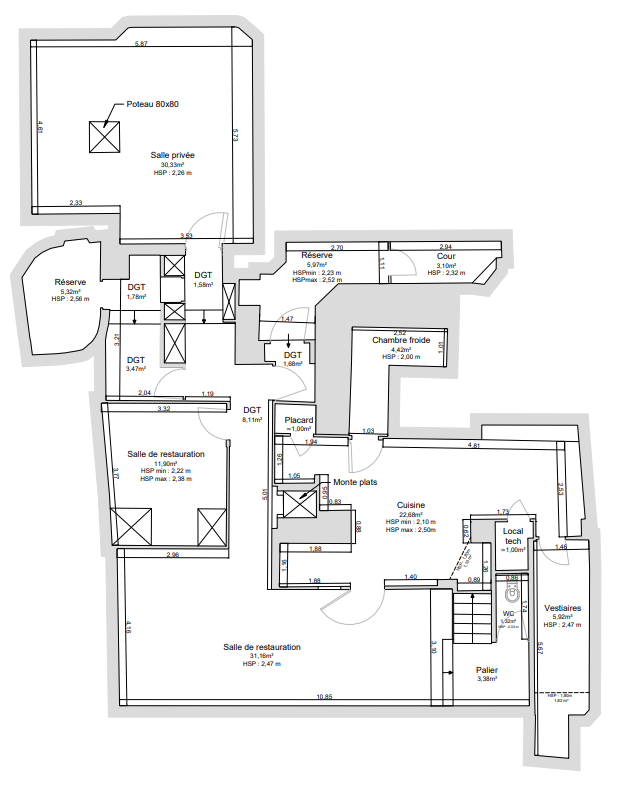

Plan d’intérieurs

Les plans intérieurs restituent fidèlement l’organisation des espaces et leurs superficies. Ils permettent de visualiser les volumes, les circulations et l’implantation des éléments architecturaux ou techniques. Généralement réalisés à l’échelle 1:50 ou 1:100, ils sont un support essentiel dans le cadre de travaux de réhabilitation ou de rénovation.

Plan de façades

Le plan de façades est un dessin technique en 2D qui représente l’apparence extérieure d’un bâtiment. Il s’agit d’une projection orthogonale, dessinée à l’échelle, qui inclut tous les détails visibles comme les ouvertures (portes, fenêtres), les balcons et les éléments architecturaux, le tout avec des cotes précises. Ce document est indispensable pour les permis de construire, les projets de rénovation et la conception architecturale.

Plan de coupes

Le plan de coupes est un dessin technique en 2D qui représente un bâtiment comme s’il était découpé selon un plan vertical. Ces coupes peuvent être longitudinales dans le sens de la longueur ou transversales dans le sens de la largeur, chacune révélant la structure interne, les relations entre les différents niveaux, les hauteurs sous plafond et tous les détails non visibles de l’extérieur. Ce document est essentiel pour la conception architecturale, l’ingénierie structurelle et la coordination des corps de métiers.

Plans des héberges

Le plan des héberges est un relevé technique qui représente une limite ou un mur par une projection orthogonale. Ce document capture la position et les contours de tous les éléments s’y trouvant, tels que les ouvertures ou les éléments architecturaux. Son objectif est de fournir une base de travail précise pour l’intégration de nouveaux projets par rapport à des structures ou des limites existantes.

Récolement

Le récolement est un processus essentiel qui consiste à confronter des données de terrain avec des plans existants pour les mettre à jour. On réalise un nouveau levé pour relever des points de référence, mais aussi tous les éléments que l’on souhaite contrôler ou ajouter sur un plan déjà établi afin de le compléter et de le fiabiliser.

Pour ce faire, nous utilisons des méthodes de calage rigoureuses, comme le calage d’Helmert. Cette technique nous permet d’assembler les différents jeux de données par translation, rotation et mise à l’échelle, sans aucune déformation élastique. Le résultat est un plan final unifié, d’une grande fiabilité, qui garantit la cohérence et la justesse de l’ensemble de votre projet.

MNT

Le Modèle Numérique de Terrain (MNT) est une représentation numérique en trois dimensions de la surface du sol. Créé à partir de données de levé topographique, il est composé d’un ensemble de points et de lignes qui décrivent précisément l’altimétrie et la topographie d’un terrain, en faisant abstraction des éléments qui s’y trouvent comme les bâtiments ou la végétation. Ce modèle est un outil essentiel pour les projets de construction et d’aménagement. Il permet notamment de réaliser des calculs de volumes de terrassement, d’étudier les écoulements d’eau ou encore de simuler l’intégration d’un futur ouvrage.

Géoréférencement

Le géoréférencement est l’opération qui consiste à attribuer une position géographique précise à un ensemble de données. C’est un processus fondamental qui permet d’intégrer des plans, des photos aériennes ou des relevés de terrain dans un système de coordonnées géographiques unique et connu.

Cette opération est essentielle pour garantir que toutes les informations d’un projet soient parfaitement superposées et cohérentes entre elles, peu importe leur source. Elle assure l’exactitude du positionnement de l’ouvrage par rapport à son environnement réel.
